Salut! En tant que fournisseur de poutres en acier en forme de C, on me demande souvent comment calculer le module de section de ces astucieux composants en acier. Le module de section est un concept crucial en ingénierie des structures, en particulier lorsqu'il s'agit d'évaluer la résistance et les performances des poutres, comme nos poutres en acier en forme de C. Alors, allons-y et décomposons-le d’une manière facile à comprendre.
Qu'est-ce que le module de section ?
Avant d'entrer dans le vif du sujet du calcul du module de section d'une poutre en acier en forme de C, examinons rapidement ce qu'est réellement le module de section. Le module de section, noté « S », est une propriété géométrique d'une section transversale. Il est utilisé pour déterminer la contrainte de flexion maximale qu’une poutre peut supporter sans faillir. Plus le module de section est élevé, plus la poutre est résistante à la flexion.
Pourquoi est-ce important pour les poutres en acier en forme de C ?
Les poutres en acier en forme de C sont couramment utilisées dans divers projets de construction et d'ingénierie. Ils sont parfaits pour les applications où un support horizontal est nécessaire, comme dans les charpentes de bâtiments, les mezzanines et même dans certaines machines. Connaître le module de section aide à concevoir des structures capables de supporter les charges attendues en toute sécurité. Par exemple, si vous construisez un petit hangar, vous souhaiterez utiliser des poutres en acier en forme de C avec un module de section approprié pour garantir que le hangar puisse résister au vent, à la neige et à d'autres forces environnementales.
Calcul du module de section d'une poutre en acier en forme de C
Étape 1 : Connaître la forme et les dimensions
La poutre en acier de forme AC, comme son nom l'indique, a une section transversale qui ressemble à la lettre « C ». Les principales dimensions dont vous aurez besoin pour calculer le module de section sont la hauteur (h), la largeur de la semelle (b), l'épaisseur de l'âme (t_w) et l'épaisseur de la semelle (t_f).
Étape 2 : Divisez la section transversale en formes simples
Pour faciliter le calcul, nous pouvons diviser la section transversale en forme de C en formes plus petites et plus maniables. Habituellement, on peut le considérer comme composé de trois rectangles : un rectangle pour l’âme et deux rectangles pour les ailes.
Supposons que la hauteur de l'âme est (h - 2t_f), la largeur de l'âme est (t_w), la largeur de chaque semelle est (b) et la hauteur de chaque semelle est (t_f).
Étape 3 : Calculer le centroïde
Le centre de gravité d'une section transversale est le centre géométrique. Pour une poutre en acier symétrique en forme de C (ce qui est le plus courant), le centre de gravité se trouve sur l'axe vertical de symétrie. Pour trouver le centre de gravité dans la direction verticale, nous utilisons la formule du centre de gravité des formes composites.
La zone du Web (A_w=t_w\times(h - 2t_f))
La surface de chaque bride (A_f = b\times t_f)
Le centre de gravité (y_{c}) (mesuré à partir du bas de la poutre) est donné par :
[y_{c}=\frac{A_w\times\frac{h - 2t_f}{2}+2A_f\times\left(h - \frac{t_f}{2}\right)}{A_w + 2A_f}]
Étape 4 : Calculer le moment d'inertie
Le moment d'inertie, noté « I », est une autre propriété géométrique importante. Pour une forme composite comme notre poutre en forme de C, nous calculons le moment d'inertie de chaque rectangle individuel par rapport à son propre centroïde, puis utilisons le théorème de l'axe parallèle pour le transférer au centroïde de toute la section transversale.
Le moment d'inertie d'un rectangle autour de son propre axe centroïde parallèle à la base est (I_{xx}=\frac{bh^3}{12})
Pour le Web :
[I_{w}=\frac{t_w\times(h - 2t_f)^3}{12}+A_w\times\left(y_{c}-\frac{h - 2t_f}{2}\right)^2]
Pour chaque bride :
[I_{f}=\frac{b\times t_f^3}{12}+A_f\times\left(\left(h-\frac{t_f}{2}\right)-y_{c}\right)^2]
Le moment d'inertie total de la poutre en acier en forme de C (I = I_w+2I_f)
Étape 5 : Calculer le module de section
Une fois que nous avons le moment d'inertie 'I' et que nous connaissons la distance entre le centre de gravité et la fibre la plus externe 'c' (qui est soit la distance entre le centre de gravité et le haut ou le bas de la poutre, selon laquelle est la plus grande), nous pouvons calculer le module de section en utilisant la formule :
[S=\frac{I}{c}]
Considérations pratiques
Dans des scénarios du monde réel, calculer manuellement le module de section peut être un peu pénible. C'est pourquoi il existe de nombreux outils logiciels disponibles qui peuvent effectuer ces calculs pour vous en un tournemain. De plus, lorsque vous travaillez sur un projet, il est important de prendre en compte des facteurs tels que les facteurs de sécurité. Ceux-ci sont utilisés pour tenir compte des incertitudes concernant les propriétés des matériaux, les conditions de chargement et les processus de construction.
Profils en acier associés

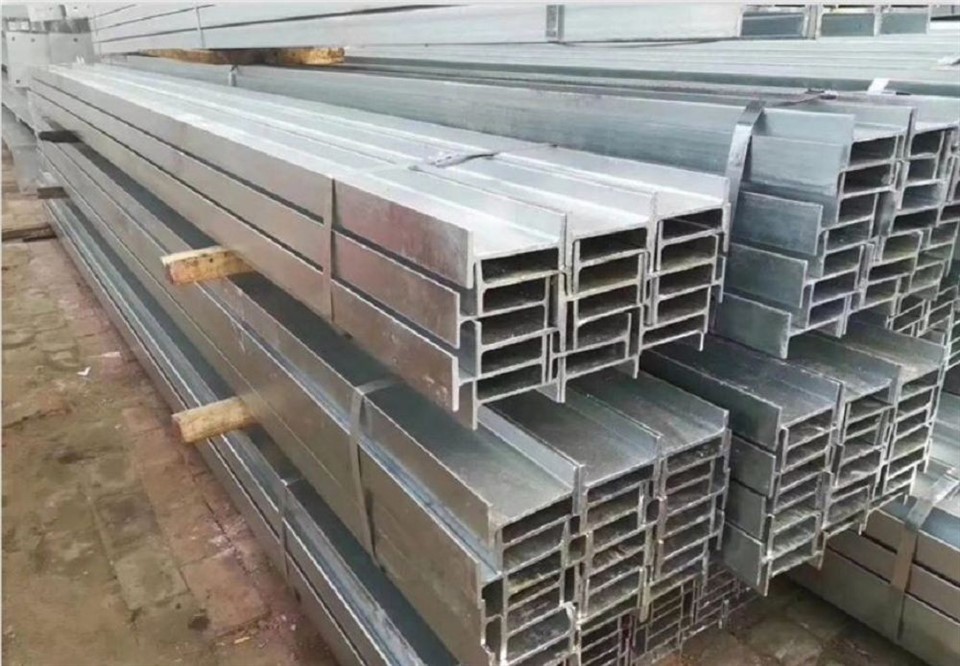

Si vous recherchez d'autres types de profilés en acier, nous proposons égalementTige ronde en acier,Poutre en U, etCanal en forme de H. Chacun de ces profils a ses propres propriétés et applications, et comprendre leurs propriétés géométriques comme le module de section est tout aussi important.
Conclusion
Le calcul du module de section d'une poutre en acier en forme de C peut sembler une tâche complexe au début, mais en la décomposant en étapes plus petites, cela devient beaucoup plus gérable. Que vous soyez un bricoleur construisant une petite structure ou un ingénieur professionnel travaillant sur un projet à grande échelle, avoir une bonne compréhension du module de section peut vous aider à prendre des décisions éclairées sur les poutres en acier en forme de C à utiliser.
Si vous êtes intéressé par l'achat de poutres en acier en forme de C ou si vous avez des questions sur leur module de section ou d'autres propriétés, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les solutions en acier adaptées à votre projet.
Références
- "Mécanique des matériaux" par RC Hibbeler
- Divers manuels d'ingénierie standard de l'industrie sur la conception des structures en acier.
